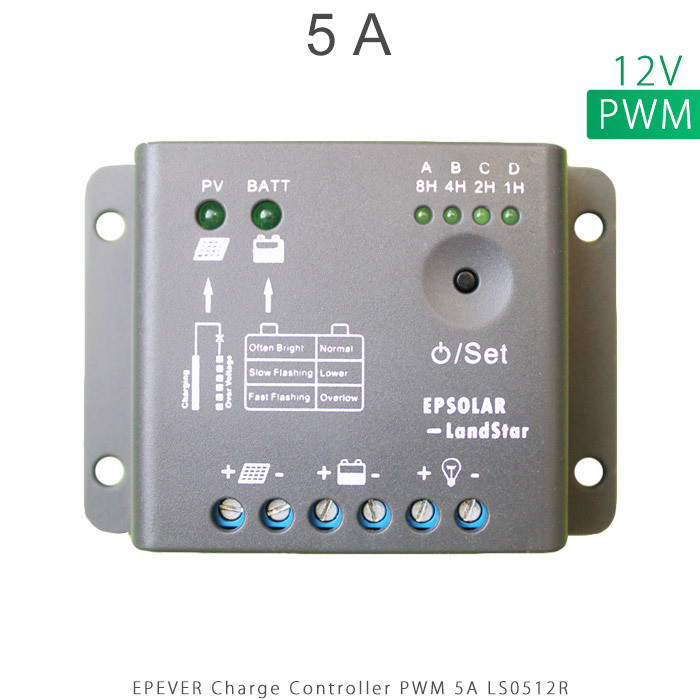

شارژ کنترلر 5A و 12V مدل PWM سری LS0512R برند EPEVER
اتمام موجودی
- قابلیت تشخیص روز و شب
- قابلیت Timer هوشمند
- بیشیه ولتاژ مدار باز: 30 ولت
- بیشینه جریان: 5 آمپر
- تکنولوژی PWM
- دارای شاخص LED
افزودن به سبد خرید
مشخصات محصول
| شرکت سازنده | EPEVER |
|---|---|
| مدل | LS0512R |
| تکنولوژی | PWM |
| سری | LS R |
| ولتاژ نامی سیستم | 12V |
| رنج ولتاژ ورودی باتری | 8V～16V |
| نوع باتری قابل شارژ | Sealed, Gel and Flooded |
| بیشینه جریان ورودی از پنل | – |
| بیشینه توان ورودی از پنل | 5 آمپر |
| بیشینه ولتاژ مدار باز ورودی از پنل | 30 ولت |
| پورت USB | بدون USB |
| نوع نمایشگر | ندارد |
| پورت COM | دارد |
| وزن | 50 گرم |
| ابعاد | 97 × 66 × 25 میلیمتر |
شارژ کنترلر 5 آمپر LS مدل LS0512R مناسب کدام پنل خورشیدی است؟
معرفی اجمالی شارژ کنترلر 5 آمپر LS مدل LS0512R
تکنولوژی این شارژ کنترلر PWM است و تا 5 آمپر را میتواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 ولت است پس باید باتری ها به صورت موازی بسته شوند.
پنلهای خورشیدیای که ولتاژ مدار باز آنها کمتر از 30 ولت باشد و جریانی کمتر از 5 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا پنلهای خورشیدی زیر 80 وات مناسب شارژ کنترلر
LS0512R هستند. البته این قطعی نیست و محدودیتهای مذکور باید در هر پنل خورشیدی تایید شود.
معرفی کامل شارژ کنترلر خورشیدی 5 آمپر برند EPEVER سری LS تکنولوژی PWM
این شارژ کنترلر تا 5 آمپر را میتواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 16 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب
می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان میتوانید از شارژ کنترلرهای MPPT استفاده کنید.
سری R با قابلیت تشخیص روز و شب و همچنین Timer هوشمند، انتخاب بسیار مناسبی برای سیستمهای روشنایی خورشیدی کوچک است. از نظر حفاظتی مشابه سری B است. حالتهای مختلف اعم از حالت
شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی میشود .
ولتاژ شارژ باتری 8 الی 16 ولت است و از طریق شاخص LED میتوانید میزان دشارژ را اندازه گیری کنید.
ابعاد شارژ کنترلر LS0512R برابر با 97 – 66 – 25 میلیمتر است و 50 گرم وزن دارد.
ویژگی های کیفی شارژ کنترلر 5 آمپر LS مدل LS0512R
– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– شاخصهای LED برای مشخص کردن وضعیت باتری ، پنل و بار
– قابلیت تشخیص روز و شب
– قابلیت Timer هوشمند
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– حفاظت الکترونیکی شامل:
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی
اتصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع میشوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
برای راه اندازی لازم است که به این ترتیب توجه شود در غیر اینصورت شارژکنترلر ممکن است از کار بیفتد.
جمع بندی
سری R با قابلیت تشخیص روز و شب و همچنین Timer هوشمند، انتخاب بسیار مناسبی برای سیستمهای روشنایی خورشیدی کوچک است. از نظر حفاظتی مشابه سری B است.
حالتهای مختلف اعم از حالت شارژ ، دشارژ ، حالت خاموش ، خطاها و … از طریق LED ها رمزگشایی میشود .
فیلم معرفی شارژ کنترلر 5A و 12V مدل PWM سری LS0512R برند EPEVER
در فیلم پیش رو قسمت های مختلف شارژ کنترلر مورد بررسی قرار گرفته است. البته این فیلم در مورد سایر آمپرهای این سری نیز صدق میکند.
