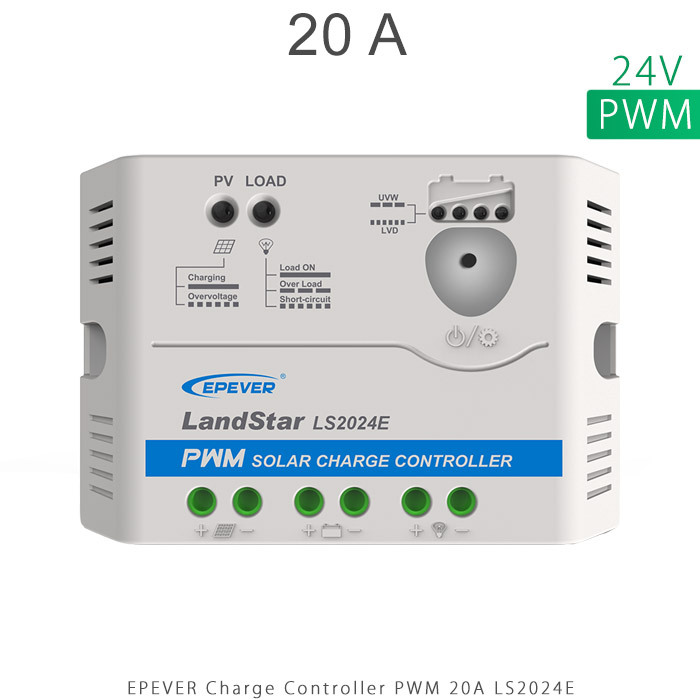

شارژ کنترلر 20A و 24V مدل LS2024E سری PWM برند EPEVER
اتمام موجودی
- بیشیه ولتاژ مدار باز: 50 ولت
- بیشینه جریان: 20 آمپر
- تکنولوژی PWM
- دارای شاخص LED
- بدون LCD
افزودن به سبد خرید
مشخصات محصول
| شرکت سازنده | EPEVER |
|---|---|
| مدل | LS2024E |
| تکنولوژی | PWM |
| سری | LS ( Land Star ) |
| ولتاژ نامی سیستم | 12/24VDC Auto |
| رنج ولتاژ ورودی باتری | 8V～32V |
| نوع باتری قابل شارژ | Sealed, Gel and Flooded |
| بیشینه جریان ورودی از پنل | – |
| بیشینه توان ورودی از پنل | 20 آمپر |
| بیشینه ولتاژ مدار باز ورودی از پنل | 50 ولت |
| پورت USB | بدون USB |
| نوع نمایشگر | ندارد |
| وزن | 180 گرم |
| ابعاد | 148 × 86 × 35 میلیمتر |
شارژ کنترلر 20 آمپر LS مدل LS2024E مناسب کدام پنل خورشیدی است؟
معرفی اجمالی شارژ کنترلر 20 آمپر LS مدل LS2024 E
تکنولوژی این شارژ کنترلر PWM است و تا 20 آمپر را میتواند از پنل خورشیدی دریافت کند و به باتری بدهد. ولتاژ سیستم 12 یا 24 ولت است (انتخاب اتوماتیک)
پنلهای خورشیدیای که ولتاژ مدار باز آنها کمتر از 50 ولت باشد و جریانی کمتر از 20 آمپر داشته باشند مناسب این شارژ کنترلر هستند. در واقع حدودا دو پنل خورشیدی 330 وات مناسب شارژ کنترلر
LS2024 هستند. البته این قطعی نیست و محدودیتهای مذکور باید در هر پنل خورشیدی تایید شود.
معرفی کامل شارژ کنترلر خورشیدی 20 آمپر برند EPEVER سری LS تکنولوژی PWM
این شارژ کنترلر تا 20 آمپر را میتواند از پنل خورشیدی دریافت کند. و باتری را با رنج ولتاژ 8 الی 32 ولت شارژ میکند. تکنولوژی بکار رفته در این شارژ کنترلر PWM است که یک تکنولوژی ساده به حساب
می آید و کمی از راندمان تولید برق توسط پنل خورشیدی را کاهش میدهد. جهت افزایش راندمان میتوانید از شارژ کنترلرهای MPPT استفاده کنید.
از ابتداییترین شارژ کنترلرها ، سری Land Star است که برای سیستمهای کوچک و کم هزینه بسیار مناسب است. انواع مختلف این سری LCD ندارند و حالتهای مختلف اعم از حالت شارژ ، دشارژ ، حالت
خاموش ، خطاها و … از طریق LED ها رمزگشایی میشود .
ولتاژ شارژ باتری 8 الی 32 ولت است و از طریق شاخص LED میتوانید میزان دشارژ را اندازه گیری کنید.
ابعاد شارژ کنترلر LS2024E برابر با 128 – 86 – 35 میلیمتر است و 150 گرم وزن دارد.
تفاوت مدل LS2024E با LS2024EU !!
سری E و EU سادهترین نوع شارژکنترلر است که دارای حفاظتهای حداقلی، اضافه ولتاژ باتری و بار ، اتصال کوتاه و دشارژ بیش از حد باتری میباشد. ارتباط بین کاربر و دستگاه توسط کلید برقرار میشود و
برای بررسی حالات مختلف شارژکنترلر باید LEDهای دستگاه را رمزگشایی کرد. تفاوت سری E و EU در USB سری EU است که با ولتاژ 5 ولت و جریان 1.2 آمپر میتواند برای شارژ گوشی مورد استفاده
قرار گیرد.
کنترلرهای سری LS، ساده ترین شارژکنترلرهای موجود هستند، اما این سادگی به معنای عملکرد پایین آنها نیست. قیمت پایین و عملکرد مناسب، این سری را برای کسانی که نیاز به عملکرد ساده دارند بسیار
محبوب کرده است. این کنترلر از نوع PWM است. تفاوت سری LS-EU با سری LS-E در این است که سری EU، پورت USB شارژر دارد که برای شارژ گوشی مناسب است.
ارتباط بین کاربر و دستگاه از طریق 6 عدد LED و 1 کلید صورت میپذیرد. 4 عدد LED وضعیت شارژ باتری را مشخص میکنند. یک LED برای وضعیت پنل و یک LED برای وضعیت بار به کار رفته است . با
کمک کلید می توان خروجی بار شارژکنترلر را خاموش و روشن کرد و نوع باتری را از بین Sealed، Flooded و Gel انتخاب کرد. در ویدیو پیش رو میتوانید با ظاهر این شارژ کنترلر آشنا شوید. ( توجه:
ویدیو صرفا برای نمایش سری LS است و شاید مدلی که در ویدیو است با محصول این صفحه یکی نباشد)
ویژگی های کیفی شارژ کنترلر 20 آمپر LS مدل LS2024 E
– کنترلر PWM قابلیت شارژ باتری با سه مرحله Bulk ، Boost\Equalize و Float
– مناسب برای شارژ 3 نوع باتری Sealed ، Flooded و Gel
– شاخصهای LED برای مشخص کردن وضعیت باتری ، پنل و بار
– USB شارژر برای گوشی و تبلت و..
– کلید برای خاموش/روشن بار و انتخاب نوع باتری
– حفاظت الکترونیکی شامل
1- حفاظت اضافه ولتاژ باتری ( Battery Overvoltage Protection)
2- حفاظت اضافه ولتاژ خروجی ( Load Overload Protection)
3- حفاظت دشارژ بیش از حد باتری ( Battery Over Discharge Protection )
4- حفاظت در برابر اتصال کوتاه بار ( Load Short Circuit Protection )
توضیح ترمینال ها و LED ها در شارژ کنترلر 20 آمپر LS مدل LS2024 E
2 تا پنل 270 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 24 ولت
2 تا پنل 320 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 24 ولت
2 تا پنل 180 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 24 ولت
2 تا پنل 200 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 24 ولت
2 تا پنل 150 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 12 ولت
2 تا پنل 100 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 12 ولت
2 تا پنل 80 وات بصورت موازی >> شارژکنترلر LS2024E >> باتری ها بصورت 12 ولت
(نکته: با کلیک بر روی هر پنل خورشیدی، میتوانید به صفحه پنل خورشیدی مربوطه منتقل شوید و اطلاعات کامل آن را مشاهده کنید)
توضیح ترمینال ها و LED ها در شارژ کنترلر 20 آمپر LS مدل LS2024 E
در این قسمت میخواهیم قسمتهای مختلف که بر روی شارژ کنترلر سری LS برند EPEVER وجود دارد را توضیح بدهیم:
1- ترمینال ورودی پنل خورشیدی: در این قسمت باید سیم مثبت و منفی پنل خورشیدی یا پنل های خورشیدی را به کنترلر متصل کنید.
2- ترمینال ورودی باتری خورشیدی: در این قسمت باید سیم مثبت و منفی باتری ها را به کنترلر متصل کنید. در نظر داشته باشید که نحوه آرایش باتری با توجه به مدل شارژ کنترلر تنظیم شود.
3-ترمینال اتصال مصرف کننده: میتوانید از این قسمت برق 12 یا 24 با توجه به نوع کنترلر برای مصرف کننده داشته باشید. ترجیحا سعی کنید تمام مصرف خود را از باتری بگیرید.
4- پورت USB : برای مصارف DC که با پورت UBS کار میکنند مانند شارژ موبایل، پنکه و… در نظر داشته باشید که خروجی این قسمت، 5 ولت 1.2 آمپر است.
5- اتصال کنترلر به دیوار
6- دکمه لود و باتری: با این دکمه میتوانید مصرف کننده خود را خاموش و یا روشن کنید. همچنین با توجه به دستور العملی که در قسمت بالای کنترلر نوشته شده است میتوانید نوع باتری خود را تعیین کنید.
7- شاخص باتری: در این قسمت تعدادی LED برای نمایش مصرف باتری وجود دارد که علاوه بر نشان دادن میزان مصرف باتری، مشکلات سیستم نیز از این طریق اعلام میشود.
8- شاخص مصرف کننده: در این قسمت میتوانید از جریان عبوری برای مصرف کننده و وضعیت آن آگاه شوید.
9- شاخص پنل خورشیدی: در این قسمت وضعیت اتصال پنل خورشیدی مشخص میشود.
نحوه اتصال شارژ کنترلر خورشیدی در سیستم خورشیدی
تصال به سیستم
1- ابتدا باید باتری به شارژ کنترلر متصل شود .
2-بعد از آن پنل خورشیدی متصل میشود .
3-در آخر بار مصرفی می تواند وصل شود.
خروج از سیستم
1-ابتدا بارها از شارژ کنترلر قطع میشوند.
2-بعد از آن پنل خورشیدی قطع میشود.
3-در انتها باتری از مدار خارج می شود .
جمع بندی
سری LS E در عین سادگی و هزینه پایین، عملکرد قابل قبولی دارد. برای افرادی که سیستم پیچیدهای نیاز ندارند بسیار مناسب است. 6 عدد LED برای نشان دادن وضعیت بار، آرایه خورشیدی و باتری به
همراه یک کلید روشن/ خاموش بار و تنظیم نوع باتری ، تمام چیزی است که برای یک سیستم ساده خورشیدی ضروری بنظر میرسد.
